10.3 Pelan dan Dongakan, SPM
Praktis (Kertas 2)
Soalan 3:
Rajah di atas
menunjukkan pepejal berbentuk prisma tegak dicantumkan kepada sebuah kuboid
pada satu satah. ABCG, CDEF, IJNH dan KLMJ adalah
satah mengufuk. ABIH, AGNH dan GCJN adalah satah mencancang dan IBCJ ialah satah condong. HA
= 3cm, BC = 3cm, CD = 1.5cm, HI = NJ = 3cm.
Lukis dengan skala
penuh,
(a) dongakan gabungan pepejal itu pada satah
mencancang yang selari dengan AB
sebagaimana dilihat dari X.
(b) Sebuah pepejal berbentuk separuh silinder
dicantumkan kepada pepejal pada rajah (a) seperti ditunjukkan pada rajah di atas.
JPON adalah satah mencancang dan JP = 1.5cm.
Lukis dengan skala penuh,
i.
plan gabungan
pepejal itu,
ii. dongakan gabungan pepejal itu pada satah
mencancang yang selari dengan BCD
sebagaimana dilihat dari Y.
Penyelesaian:

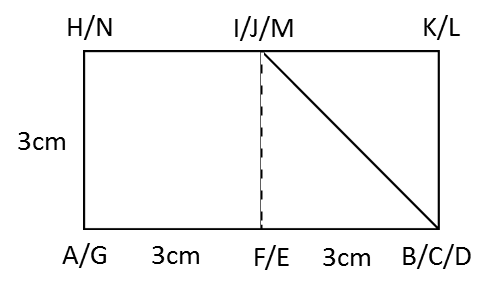

(a)
(b)(i)
(b)(ii)
